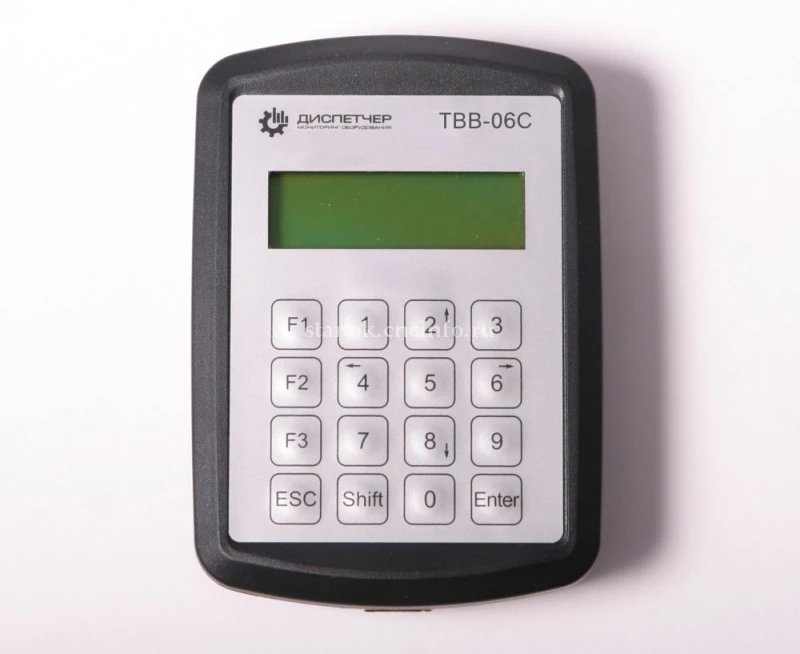

Терминал ввода-вывода ТВВ-06C

Терминал ввода-вывода ТВВ-06С предназначен для ввода-вывода управляющих программ и другой технологической информации на станках с УЧПУ. Загрузка УП в память терминала может выполняться по локальной сети или посредством USB-флеш-накопителя (USB Flash drive или «флешки»). Терминал заменяет считыватели с перфоленты, перфораторы, устройства ввода-вывода с магнитной ленты, дискет, кассет внешней памяти.

Терминал ввода-вывода ТВВ-06C
Терминал ввода-вывода ТВВ-06C

Терминал ввода-вывода ТВВ-06С предназначен для ввода-вывода управляющих программ и другой технологической информации на станках с УЧПУ. Загрузка УП в память терминала может выполняться по локальной сети или посредством USB-флеш-накопителя (USB Flash drive или «флешки»). Терминал заменяет считыватели с перфоленты, перфораторы, устройства ввода-вывода с магнитной ленты, дискет, кассет внешней памяти.

Производитель: ИЦ СТАНКОСЕРВИС

Для загрузки УП по локальной сети используется специальная программа, поставляемая вместе с терминалом. Данная программа также используется для замены прошивки терминала.

Терминал имеет двухстрочный дисплей, клавиатуру, разъём для подключения USB-флеш-накопителя, разъём для подключения к сети LAN, разъём для подключения питания и ввода-вывода УП с УЧПУ. Терминал может использоваться как переносное или стационарно установленное устройство.

Терминал может быть запитан либо от источника питания +5В или +24В. Оба питания подаются на выходной разъём. Выбор источника питания определяется удобством подключения. Связь терминала с УЧПУ осуществляется через интерфейсы: ИРПР (параллельный режим ввода-вывода), ИРПС (токовая петля 20 мА) или RS-232. Параметры интерфейсов задаются в меню задания режимов.

Перечень УЧПУ
Интерфейс RS232: Fanuc (все модели), Sinumerik (все модели), Heidenhain (все модели), BOSCH (micro5, micro8, СС300), БалтСистем (все модели), 4СК и другие.
Параллельной интерфейс: 2С42, 2Р22, 2У22, CNC 600, CNC 645, CNC 646, Н22 (все модели), Н33, Н55, 2Р32, 2Р32М, KM-85, 2C85, 2У32, CNC-T CNC-F и другие.

Параметр Значение
Напряжение питания 24 В ±10% или 5 В ±5%
Потребляемый ток 100 мА 24 В или 280 мА 5 В
Переносной носитель информации USB-флеш-накопитель
Интерфейс связи с УЧПУ RS-232, ИРПС, ИРПР
Скорость передачи данных:
RS-232 (бод)
ИРПС (бод)

1200, 2400, 4800, 9600, 19200 38400
1200, 2400, 4800, 9600
Тип синхронизации CTS/RTS, XON/XOFF
Объём памяти терминала для УП до 14 Мбайт
Габаритные размеры 140*100*9 мм
