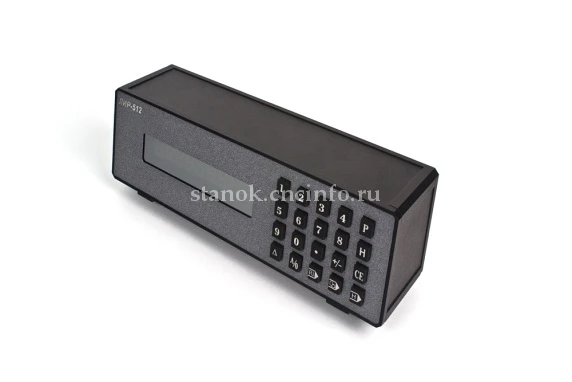

Устройство цифровой индикации однокоординатный ЛИР-512

(4)

Однокоординатное УЦИ (Устройство Цифровой Индикации).
Относится к классу блоков цифровой индикации, работающих с инкрементыми преобразователями перемещения (инкрементными энкодерами).
УЦИ рассчитано на подключения одного линейного или углового датчика, имеющего прямоугольный импульсный выходной сигнал.
Имеет функции управления и расширенные сервисные функции. Управление позиционированием оси осуществляется цифровыми дискретными выходами.
Возможна установка порта RS-232 для связи с PC.

ООО ИЦ «Станкосервис» - официальный партнер компании СКБ ИС в России.

Производитель: СКБ ИС

Заказать

Подробное описание
Видео
Технические характеристики
Документация
Чертежи

Развернуть

Свернуть

Развернуть

Свернуть

Количество осей (количество подключаемых преобразователей)		1
Конструктивное исполнение		приборное панельное
Модификация		Индикация линейного перемещения по оси Х,Y и Z Индикация угла поворота по оси Х,Y и Z
Приемник внешнего сигнала		не используется Зона RI Обнуление
Разрешающая способность		0,0001 град ; 0,0005 град ; 0,001 град ; 0,005 град ; 0,1 мкм ; 0,5 мкм ; 1 мкм ; 5 мкм ; 10 мкм
Выходной сигнал преобразователя		ПИ - прямоугольный импульсный
Степень защиты от внешних воздействий		IP54
Максимальная входная частота сигналов преобразователя		600 кГц
Напряжение питания		~ (90..240) В, при частоте (47..440) Гц
Тип индикатора		Светодиодные индикаторы зеленого свечения, высота цифр 13 мм
Количество индицируемых разрядов		7 десятичных разрядов и знак
Потребляемая мощность		Не более 15 ВА
