Система распознавания (идентификации) типа CIS3A-Mini

(1)

Заказать

Подробное описание
Документация

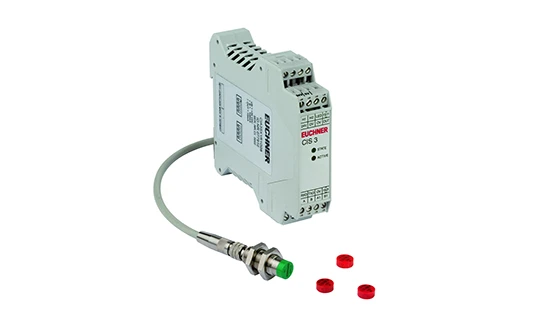

Инновационная система идентификации CIS3A-Mini используется, если имеется очень мало места для размещения носителя данных на идентифицируемом элементе или если очень мало места для считывающей головки. CIS3A-Mini обладает невероятно компактными размерами, если речь идет о головке чтения/записи и носителе данных. Типичными применениями являются, например, идентификация инструмента или современные, очень сложные компактные сборочные установки с небольшими системами транспортировки изделий. Круглые носители данных вклеиваются в потайные отверстия. Благодаря высококачественной конструкции носителя данных с ферритовым сердечником, относительно большое расстояние считывания достигается даже при установке в металле, несмотря на малые размеры антенны. Антенна и интерфейсная электроника расположены в отдельных корпусах и подключаются через специальный соединительный кабель. Носитель данных и головка содержат круглые антенны. Ориентация носителя данных по отношению к голове не имеет значения. Это означает, что носитель данных может приближаться к считывающей головке с любого направления. Носитель данных может быть прочитан или записан только в том случае, если он статичен перед считывающей головкой.

Особенности

Одна из самых маленьких подключаемых головок для чтения/записи
Интерфейсный адаптер для установки на монтажной рейке в шкафу управления
Миниатюрная головка для чтения/записи, размеры M12×39 мм
Миниатюрный носитель данных диаметром 10 мм и толщиной 4 мм
Расстояние считывания: макс. 6,5 мм (статично, при установке в неметаллическом материале)
Емкость памяти для хранения данных: 116 байтов перезаписываемой памяти EEPROM
Простое подключение адаптера для чтения к вводу/выводу системы управления через 4-битный параллельный интерфейс (24 В), макс. 4 байта носителя данных может быть использовано
Головки чтения/записи с последовательным интерфейсом RS232 или RS422, возможно использование полного объёма памяти 116 байтов
