QC20-W ballbar телескопический датчик с шариковым измерительным наконечником RENISHAW

Беспроводной датчик с шариковым измерительным наконечником QC20-W – оперативный мониторинг состояния линейных осей станка.

ООО ИЦ «Станкосервис» - официальный партнер компании RENISHAW в России

QC20-W ballbar телескопический датчик с шариковым измерительным наконечником RENISHAW
0 5 5 6
QC20-W ballbar телескопический датчик с шариковым измерительным наконечником RENISHAW QC20-W ballbar телескопический датчик с шариковым измерительным наконечником RENISHAW QC20-W ballbar телескопический датчик с шариковым измерительным наконечником RENISHAW QC20-W ballbar телескопический датчик с шариковым измерительным наконечником RENISHAW
(6)

Беспроводной датчик с шариковым измерительным наконечником QC20-W – оперативный мониторинг состояния линейных осей станка.

ООО ИЦ «Станкосервис» - официальный партнер компании RENISHAW в России

для измерений изменений значений радиуса
Производитель: RENISHAW

В состав системы QC20-W ballbar входит прецизионный линейный датчик, используемый для измерения изменений значений радиуса при вращении системы ballbar вокруг неподвижной точки. Полученные данные используются для расчета общих показателей, характеризующих качество контурной обработки (круглость, отклонение от окружности) на станках с ЧПУ. Предусмотренное ПО позволяет получать подробный анализ ошибок, благодаря использованию уникального комплексного стандарта диагностики компании Renishaw. Результаты диагностики выводятся в графическом и численном виде. Обработка сигналов осуществляется внутри системы ballbar, после чего данные передаются через модуль Bluetooth® на компьютер с соответствующими характеристиками. С каждым изделием поставляется стандартная литиевая батарея CR2 (не перезаряжаемая). Встроенный в корпус светодиодный индикатор позволяет судить о состоянии батареи, связи и возникших сбоях.

Калибратор Zerodur®.
Калибратор Zerodur® поставляется во всех комплектах системы QC20-W и используется для калибровки длины датчика ballbar. Этот калибратор изготовлен из материала, имеющего практически нулевой коэффициент теплового расширения. В случае совместного использования с калибратора Zerodur® и системы QC20-W ballbar выполняется расчет абсолютных (а не относительных) значений ошибок шкалы по осям и отклонений от радиуса. Кроме того, в программном обеспечении делается автоматический расчет допусков на точность позиционирования проверяемого станка. Калибратор Zerodur® позволяет выполнять калибровку датчика длиной 100, 150 и 300 мм. В комплект дополнительных принадлежностей для диагностики по малой окружности входит калибратор Zerodur® для длины 50 мм.

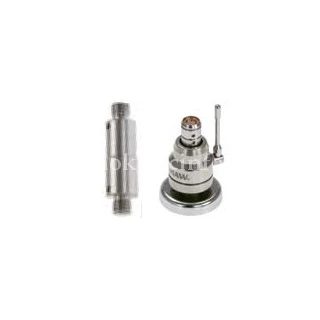

Комплект системы QC20-W ballbar:

  • беспроводная система QC20-W ballbar (с одной батареей типа CR2);
  • центральный держатель;
  • магнитная опора (устанавливаемая на инструменте);
  • удлинители 50, 150 и 300 мм;
  • калибратор Zerodur®;
  • программное обеспечение (включая руководства);
  • установочный шарик (для задания нуля);
  • этикетка для регистрации времени проведения теста на станке;
  • сертификаты калибровки;
  • чемодан для хранения и переноски системы (с гнездами для заказываемого отдельно дополнительного комплекта принадлежностей для диагностики по малой окружности и VTL-адаптера).

Возможности тестирования.
В стандартный комплект QC20-W ballbar входит датчик в сборе длиной 100 мм и удлинители длиной 50, 150 и 300 мм. Используя различные комбинации удлинителей, можно выполнять тесты с радиусом 100, 150, 250, 300, 400, 450, 550 или 600 мм. При наличии дополнительных удлинителей становится возможным выполнение тестов по окружностям с радиусом вплоть до 1350 мм. Заказываемый дополнительно комплект принадлежностей для диагностики по окружности малого радиуса позволяет осуществлять тесты по окружности радиусом 50 мм. Для выполнения тестов на двухкоординатных станках и токарных станках предусмотрены специальные принадлежности.

Проверка по дуге.

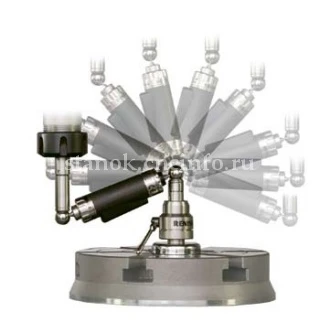

 Держатели шариков измененной конструкции (новый центральный держатель и удлинитель магнитной опоры, устанавливаемый в шпинделе) позволяют, пользуясь системой QC20-W, выполнять тесты по “неполной дуге” 220° в плоскостях, проходящих через ось центрального держателя. Это означает, что можно выполнять ballbar-тесты в трех взаимно перпендикулярных плоскостях, не меняя положения центрального держателя, что ускоряет проведение проверки. Анализ результатов этих тестов может теперь выполняться с использованием функции оценки пространственной точности (новая опция, см. раздел, касающийся программного обеспечения); при этом можно быть уверенным в том, что все данные были получены около одной и той же контрольной точки. Выполнение тестов по “неполной дуге” означает упрощение процедуры тестирования по Z-оси (специальные крепления не требуются) и уменьшение перемещения по оси, например, при выполнении теста с радиусом 150 мм перемещение по Z-оси будет на 100 мм меньше.

Программное обеспечение Ballbar 20

Не только система QC20-W ballbar, но и обеспечивающее ее поддержку программное обеспечение (ПО) Ballbar 20 отличается широкими возможностями и удобством в использовании. Интуитивный интерфейс и пошаговые инструкции помогают пользователю освоить программу за несколько минут.



Встроенное руководство пользователя

Многоязыковая поддержка.
ПО позволяет выводить отчеты на разных языках, а также выбирать язык пользовательского интерфейса.

Программа моделирования графиков дает возможность просматривать результаты тестов на экране, изменять динамические параметры станка для опробования различных сценариев и оценки их влияния на точность позиционирования

Функция истории станка позволяет создавать и просматривать историю изменения технических характеристик станка с течением времени.

Функция "Генератор управляющих программ" позволяет автоматически создавать управляющую программу для конкретно выбранных условий теста ballbar.

Оценка пространственной точности дает возможность выбирать три файла с результатами тестов и получать в числовом виде оценку "сферичности", а также общие минимальное и максимальное значения отклонения от окружности

Дополнительные принадлежности



Комплект для диагностики по окружности малого радиуса
Комплект принадлежностей для проверок по окружности малого радиуса используется совместно с системой QC20-W ballbar для выполнения ballbar-диагностики по окружности с радиусом 50 мм. Это может быть полезным при диагностике станка с ограниченными перемещениями по осям или для повышения чувствительности при диагностике динамических ошибок подачи (для движения по окружностям малого радиуса требуются более высокие значения ускорения и замедления при отработке перемещений на станке). В комплект входит калибратор Zerodur® 50 мм (с сертификатом калибровки) и переходник для проверок по окружности малого радиуса, на котором уже установлен центральный шарик. Этот переходник легко вкручивается в корпус основной системы ballbar. Не рекомендуется использовать этот переходник совместно с комплектом принадлежностей для токарных станков. Пользователи, выполняющие модернизацию с переходом от системы QC10 к системе QC20-W и уже имеющие комплект для диагностики по окружности малого радиуса, могут заказать этот переходник отдельно


VTL-адаптер
Для 2-координатных станков с ЧПУ предусмотрен VTL- адаптер (этот адаптер заменяет в стандартной конфигурации магнитную опору, устанавливаемую в шпинделе, и обеспечивает смещение опоры центрального держателя только вдоль одной оси). Применение этого адаптера позволяет воспользоваться преимуществами диагностики, обеспечиваемыми системой QC20-W ballbar, в случае таких распространенных 2-координатных станков, как станки для лазерной резки и вертикальные токарные станки. При заданных координатах нулевого положения VTL- адаптер позволяет отвести одну магнитную опору (так, что становится возможным ее подведение к исходному положению теста путем перемещения по доступной оси), а затем сдвинуть ее вперед (в положение нуля третьей оси) без внесения погрешности смещения по двум другим осям. На иллюстрации показан типичный пример применения адаптера на вертикальном токарном станке, на котором резцедержатель всегда перемещается вдоль X-оси, проходящей через ось (и перпендикулярной ей), вокруг которой выполняется круговое перемещение. VTL-адаптер ограничивает перемещение магнитной опоры (с углублением) движением в пределах 5 мм вдоль единственной оси

Комплект принадлежностей для токарных станков
Комплект принадлежностей для токарных станков позволяет выполнять ballabr-тесты с радиусом 100 мм по полной окружности (360°) на токарных станках. В комплект входит узел кронштейна для крепления на револьверную головку и выдвижной шпиндель для установки в шпиндель станка. В кронштейне и шпинделе предусмотрены магнитные опоры с углублением, в которые устанавливается датчик ballbar. Опора в кронштейне выполняет роль магнитной опоры, устанавливаемой в шпиндель в случае обычной конфигурации, а опора на выдвижном шпинделе – роль опоры центрального держателя. Для того чтобы можно было использовать этот комплект на токарном станке, этот станок должен иметь следующие характеристики:
Перемещение по оси: Х-ось 220 мм от центровой линии; Z-ось 330 мм от патрона
Диаметр шпинделя: 25 мм (в остальных случаях требуется дополнительное магнитное основание)
Резцедержатель: допускает использование хвостовиков инструмента 20 или 25 мм.
На токарных станках с ограниченными перемещениями по осям возможно выполнение теста по окружности радиуса 50 мм с использованием комплекта принадлежностей для диагностики по окружности малого радиуса.
Развернуть
Свернуть
Разрешение датчика 0,1 мкм
Точность датчика ballbar (при 20 °C) ±0,5 мкм
Точность измерений системы (при 20 °C) ±1,25 мкм
Диапазон измерений датчика ±1,0 мм
Максимальная частота считывания 1000 Гц
Передача данных Bluetooth, класс 2 10 м при обычных условиях
Температура эксплуатации 0°C - 40°C
Размеры чемодана для хранения и переноски системы 395 x 300 x 105 мм
Вес чемодана около 3,75 кг
