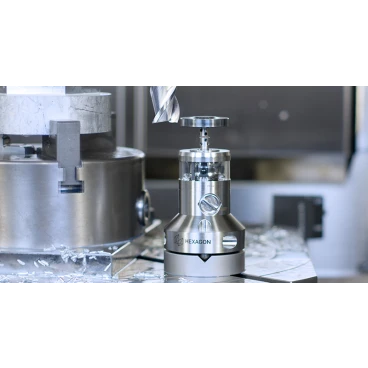

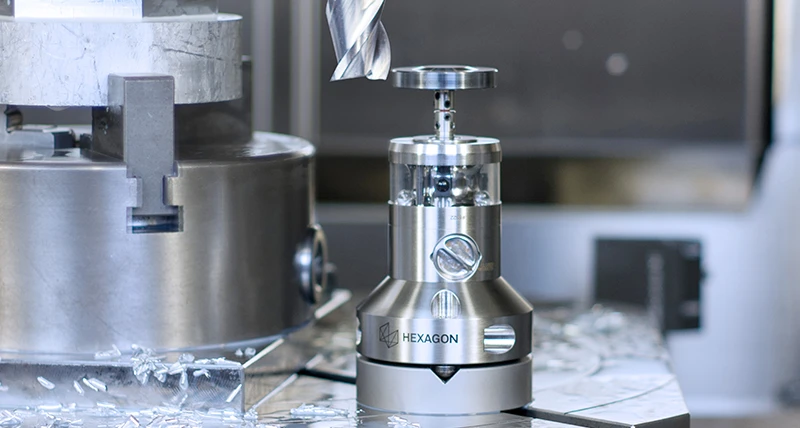

Инфракрасная система измерения инструментов m&h IRT35.70
Инфракрасная система размерной настройки инструмента с вариативным позиционированием IRT35.70 для фрезерных станков и обрабатывающих центров. Удерживается по месту магнитными силами и может быть установлена в различных позициях на столе станка. Запатентованная система обладает очень высокой ручной стабильностью повторяемости. Кабели или другие устройства не мешают работе. Тем самым замеры оснастки и обнаружение поломки инструмента могут выполняться одним гибким прибором, в том числе и на станках с маятниковой обработкой.
Возможности применения:
- Расчет нулевой точки детали
- Расчет положения детали
- Контрольное измерение габаритов детали
Преимущества:
- Надежная инфракрасная передача данных стандарта HDR
- Возможность быстрой замены на предварительно
- установленной монтажной плите
- Прочная и полностью водонепроницаемая
Развернуть
Свернуть
| Стабильность повторяемости (односторонняя) | 2 Sigma 1 μm at 100 мм/мин |
| Направления снятия размеров | ± X, ±Y, -Z |
| Макс. отклонение измерительного щупа | X/Y ±12,5°; Z –5 мм |
| Усилие касания | X/Y = 2 Н, Z = 8 Н |
| Электропитание | Battery type CR2 or ½AA |
| Тип защиты | IP68: EN60529 (10m) |
| Температурный диапазон | 10 °C – 50 °C |
| Материал: | Нержавеющая сталь |
| Вес (без монтажного основания) | ок. 750 г |
| Минимальная оснастка для измерения длины при скорости касания | Ø 0.5 мм |
