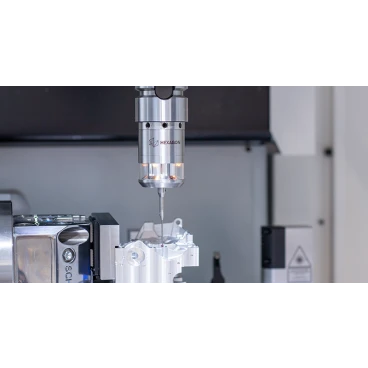

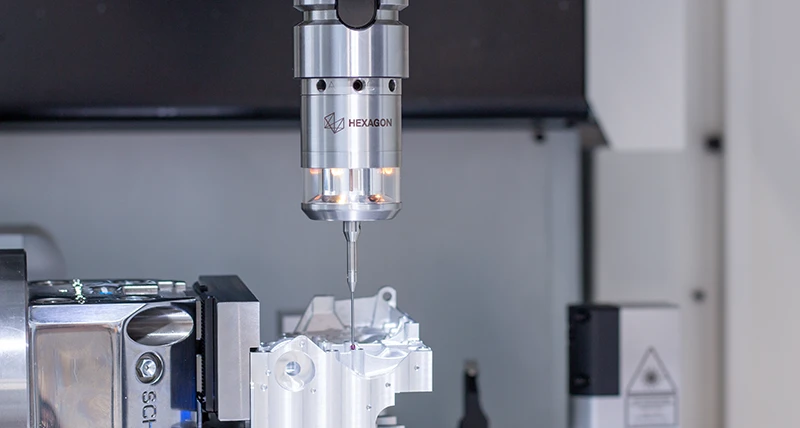

Инфракрасная измерительная головка для серийного производства m&h IRP40.02
Производитель: HEXAGON
Измерительная система на основе инфракрасного измерительного датчика m&h IRP40.02 отвечает всем требованиям станка. Невероятные ускорения, высокая скорость позиционирования, постоянная вибрация, сложная замена инструмента, повышенные температуры и агрессивные охлаждающие средства не являются проблемой для измерительных головок m&h. В этих условиях прецизионная механика фирмы m&h может в течение многих лет работать без износа и с высокой точностью.
Благодаря предельно компактной и прочной конструкции, измерительной головке IRP40.02 требуется очень мало места в станке, ее можно использовать для оборудования с очень ограниченными пространственными условиями. Настоящая сила IRP40.02 — в сочетании надежности процесса и оптимизированной стратегии измерения.

Серийное производство выдвигает высочайшие требования к производственному процессу. В автоматизированных процессах оператор должен полагаться на оборудование на 100%. Для станков это означает максимальную прочность системы с измерительной головкой, надежную передачу сигнала в сложнейших условиях, а также однозначную индикацию статуса для быстрого нахождения решений и внесения изменений в процесс. Только таким образом можно устранить длительные простои для сервисного обслуживания и поиска ошибок. Так не только создается доверие, но и снижаются затраты.
Система IRP40.02 была специально разработана для таких процессов и позволяет решать любые проблемы, возникающие в рамках серийного производства. Благодаря прочной конструкции она может работать даже в суровых условиях эксплуатации: под постоянным воздействием со стороны теплоносителя и летящей стружки. Технология ITE позволяет добиться более короткого времени цикла без потери надежности процесса. Быстрое и точное измерение по методу m&h OneTouch обеспечивает высочайшую точность.
Беспрецедентный срок службы батареи гарантирует минимальное вмешательство в ручном режиме и отсутствие помех для автоматических процессов. В результате удается избежать дорогостоящих простоев оборудования. Это способствует снижению не только технологических издержек, но и эксплуатационных расходов.

Развернуть
Свернуть
 Направления снятия размеров   ±X; ±Y; -Z
 Макс. отклонение измерительного штифта   XY = ±12,5°; Z = -5mm
 Контактное усилие с измерительным штифтом 50 мм   XY = 0,8H; Z = 5,7 H
 Рекомендуемая скорость измерения"  Макс. 2000 мм/мин
 Электропитание  батарейки (3,6 В, ½ AA), в режиме ожидания 12 мес.
 Максимальный срок службы батарейки   ок. 800 ч
 Материал   Нержавеющая сталь
 Масса без конуса  ок. 235 г
 Температурный диапазон  Эксплуатация: 5 – 55° C, хранение: 5 – 70° C
 Стабильность позиционирования (отклонение при движении в зада""ении)

макс. 0,5 мкм (2 сигмас измерительным ш м 50 мм и скоростью измерения 254 мм/мин

 Гидроизоляция  IP68: испытано согласно EN60529 (15 м)
 Максимальная частота сканирования   50 Гц = 50 точек/с
 Проведено испытание на ударную прочность   в направлениях ±X; ±Y; –Z, 50G на 7 мс (5000 раз)
 Испытание по определению резонансных частот   Испытание пройдено
