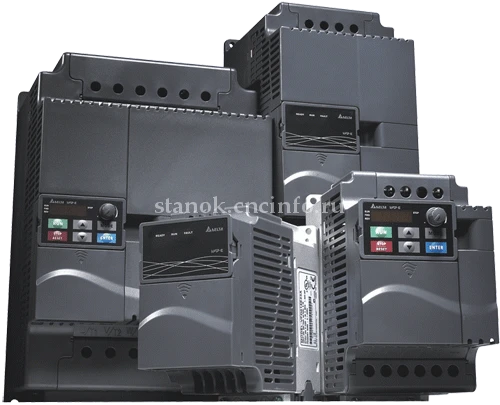

Преобразователь частоты низкого напряжения DELTA ELECTRONICS VFD-EL

Преобразователи частоты VFD-EL предназначенны для решения несложных задач с применением привода переменного тока.

Например, таких как управление скоростью насосов и вентиляторов малой мощности, ленточных транспортеров, вращателей, небольших механо-обрабатывающих станков и т.д.

При нехватке функционала серии VFD-EL и мощностях двигателей свыше 3,7 кВт рекомендуется использовать преобразователи частоты универсальной серии VFD-E и насосно-вентиляторной серии CP2000.

Артикул товара: VFD-EL

ООО ИЦ «Станкосервис» - официальный партнер компании Delta Electronics в России.

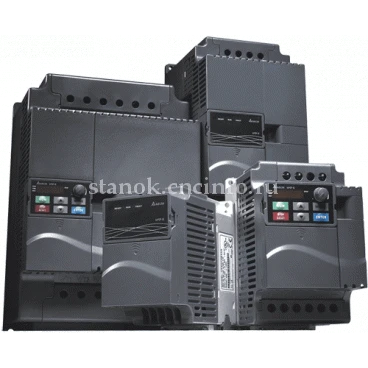

Преобразователь частоты низкого напряжения DELTA ELECTRONICS VFD-EL
Преобразователь частоты низкого напряжения DELTA ELECTRONICS VFD-EL

Преобразователи частоты VFD-EL предназначенны для решения несложных задач с применением привода переменного тока.

Например, таких как управление скоростью насосов и вентиляторов малой мощности, ленточных транспортеров, вращателей, небольших механо-обрабатывающих станков и т.д.

При нехватке функционала серии VFD-EL и мощностях двигателей свыше 3,7 кВт рекомендуется использовать преобразователи частоты универсальной серии VFD-E и насосно-вентиляторной серии CP2000.

Артикул товара: VFD-EL

ООО ИЦ «Станкосервис» - официальный партнер компании Delta Electronics в России.

Применение: Преобразователь частоты низкого напряжения
Производитель: Delta Electronics
Наличие: под заказ

Преобразователи частоты VFD-EL предназначенн для решения несложных задач с применением привода переменного тока. Например, таких как управление скоростью насосов и вентиляторов малой мощности, ленточных транспортеров, вращателей, небольших механо-обрабатывающих станков, и т.д.
Функционально и конструктивно серия преобразователей частоты VFD-EL способна заменить собой две старые серии (Delta Electronics VFD-L и Delta Electronics VFD-S), имея ряд технических преимуществ перед ними и находясь в том же ценовом диапазоне.

Допускается плотная установка приборов за счет высокоэффективного охлаждения
Компактная конструкция - монтаж на DIN-рейку
Простота в обслуживании и вводе в эксплуатацию
ПИД-регулятор
Скалярное управление или вольт-частотное управление с формированием характеристики V/f по трем точкам
Встроенная функция многонасосного (многодвигательного) режима работы
Встроенный РЧ-фильтр класса B
Встроенный RS-485 (MODBUS)
Коммуникационные адаптеры для сетей ProfiBus, DeviceNet, LonWork и CANopen
Опциональный выносной пульт PU06 и программное обеспечение VFD PC

Напряжение питания: 100-120В


Модель VFD-___EL 002 004 007
Ном. мощность двигателя (кВт) 0.2 0.4 0.75
Ном. мощность двигателя (л.с.) 0.25 0.5 1.0
Охлаждение Естественное
Масса (кг) 1.2

ВЫХОД
Полная мощность (кВА) 0.6 1.0 1.6
Ном. выходной ток (А) 1.6 2.5 4.2
Выходное напряжение (В) 3-х фазное, от 0В до напряжения питания
Несущая частота ШИМ (кГц) 1-12
Выходная частота (Гц) 0.1~600Гц

ВХОД
Ном. входной 1-фазный ток (А) 6 9 16
Ном. напряжение / частота 1 фазное, 100-120В, 50/60Гц
Доп. отклонения напряжения ± 10% (90-132В)
Доп. отклонения частоты ± 5% (47-63Гц)

Напряжение питания: 200-240В

Модель VFD-___EL 002 004 007 015 022 037
Ном. мощность двигателя (кВт) 0.2 0.4 0.75 1.5 2.2 3.7
Ном. мощность двигателя (л.с.) 0.25 0.5 1.0 2.0 3.0 5.0
Охлаждение Естественное Вентилятор
Масса (кг) 1.1 1.9

ВЫХОД
Полная мощность (кВА) 0.6 1.0 1.6 2.9 4.2 6.5
Ном. выходной ток (А) 1.6 2.5 4.2 7.5 11.0 17.0
Выходное напряжение (В) 3-х фазное, от 0В до напряжения питания
Несущая частота ШИМ (кГц) 1-12
Выходная частота (Гц) 0.1~600Гц

ВХОД
Ном. входной ток (А) (1ф. / 3ф.) 4.9 / 1.9 6.5 / 2.7 9.7 / 5.1 15.7 / 9.0 24 / 15 20.6
Ном. напряжение / частота 1 фазное / 3-х фазное, 200-240В, 50/60Гц 3-х фазное, 200-240В
Доп. отклонения напряжения ± 10% (180-264В)
Доп. отклонения частоты ± 5% (47-63Гц)

  Напряжение питания: 380-480В


Модель VFD-___EL 004 007 015 022 037
Ном. мощность двигателя (кВт) 0.4 0.75 1.5 2.2 3.7
Ном. мощность двигателя (л.с.) 0.5 1.0 2.0 3.0 5.0
Охлаждение Естественное Вентилятор
Масса (кг) 1.2 1.9

ВЫХОД
Полная мощность (кВА) 1.2 2.0

3.3

4.4 6.8
Ном. выходной ток (А) 1.5 2.5 4.2 5.5 8.2
Выходное напряжение (В) 3-х фазное, от 0В до напряжения питания
Несущая частота ШИМ (кГц) 1-12
Выходная частота (Гц) 0.1~600Гц

ВХОД
Ном. 3-х фазный входной ток (А) 1.9 3.2 4.3 7.1 11.2
Ном. напряжение / частота 3-х фазное, 380-480В, 50/60Гц
Доп. отклонения напряжения ± 10% (342-528В)
Доп. отклонения частоты ± 5% (47-63Гц)





Подключение.

Схема подключения FVD-EL
