Производитель: СКБ ИС
Наличие: под заказ

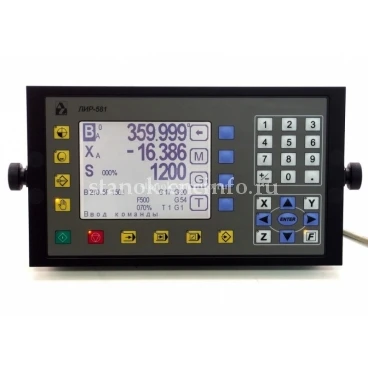

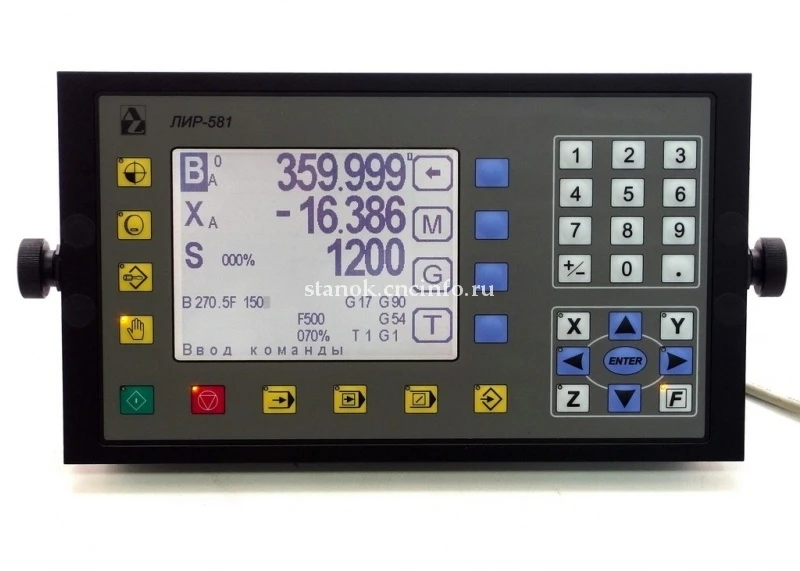

Пульт оператора входит в состав Системы Позиционного Программного Управления приводами (СППУ).

Пульт оператора отображает координаты объекта по рабочим осям станка. Информация поступает с датчиков перемещений, входящих в состав СППУ. Дискретность отображения определяется параметрами датчиков и может составлять для линейных перемещений от 1 мкм до 10 м, а для круговых перемещений от 0.001 до 359.999 градусов. На экране одновременно может отображаться от 1 до 3 осей. Максимальное количество осей системы — 6. Перемещение объекта по рабочим координатам станка осуществляется при помощи приводов подач. Приводами управляют контроллеры движения ЛИР-980(983), также входящие в состав СППУ. Пульт оператора посылает команды на перемещение контроллеру движения, который отрабатывает их в соответствии со своим алгоритмом, управляя скоростью привода.

Электроавтоматикой станка управляет контроллер, работая по загруженной в него программе. Программа электроавтоматики загружается с персонального компьютера и может взаимодействовать с пультом оператора через программные маркеры. Подключение и связь с контроллерами осуществляется с помощью трассы связи через блок питания ЛИР-989 по интерфейсу RS-485.

Пульт оператора ЛИР-581 выпускается в металлическом корпусе, имеющем высокопрочное порошковое покрытие. Приборное исполнение позволяет закреплять пульт оператора ЛИР-581 на кронштейне (исполнение А). Панельный вариант корпуса (исполнение Р) предназначен для встраивания пульта оператора в технологические стойки, щиты, пульты управления и т.д. и его крепления при помощи отверстий в лицевой панели.

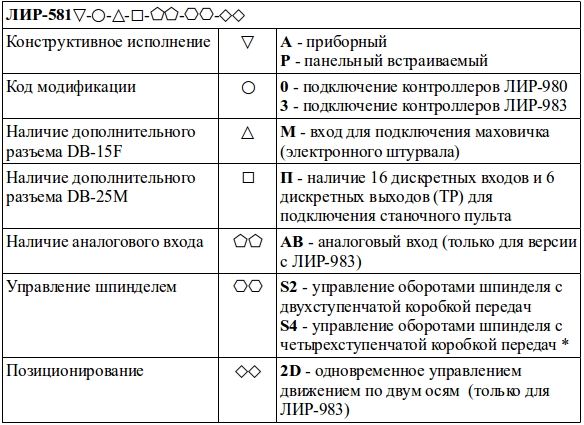

Код заказа пульта управления ЛИР-581.

* - позиция заказывается после согласования.

Если опция не заказывается, то позиция в коде заказа пропускается.



Примеры:

ЛИР-581Р-0 - пульт для работы с контроллерами управления движением ЛИР-980, панельное исполнение.

ЛИР-581А-3-М-П-АВ-2D - пульт для работы с контроллерами управления движением ЛИР-983 с дополнительным разъемом для подключения маховичка (инкрементного датчика) и аналогового входа (корректор подачи), с дополнительным разъемом для подключения станочного пульта и возможностью управления одновременным движением по двум осям, в приборном исполнении.



Трасса связи заказывается отдельной позицией.

Код заказа трассы: ТРАССА DB9(B)-L-DB9(B)-24, где L - длина трассы в метрах.

Параметр Характеристика
Исполнение Приборный
Панельный встраиваемый
Количество осей 6
Разрешение ЖК-дисплея 320 х 240 точек
Количество десятичных знаков индикации для каждой оси 7 + знак
Максимальное количество технологических программ 20
Максимальное количество кадров технологических программ 500
Максимальное количество подпрограмм 50
Максимальное количество кадров подпрограмм 100
Среднее время отработки кадра (без учета позиционирования) 0,2 сек
Степень защиты от внешних воздействий IP50
Степень защиты передней панели IP65
Потребляемая мощность не более 10 Вт
Напряжение питания (переменный ток 50 Гц) 16 - 36 В
Напряжение питания (постоянный ток) 22 - 48 В
Максимальная длина трассы связи 30 м
Масса 1 кг

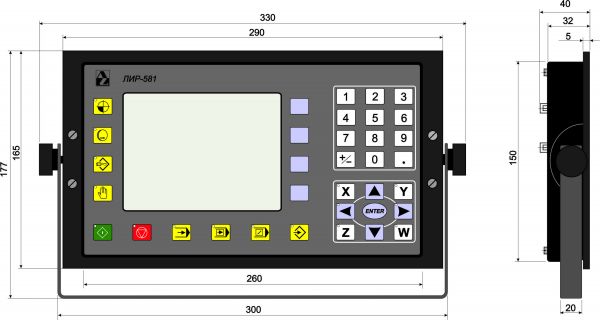

Габаритный чертеж ЛИР-581А.

Габаритный чертеж ЛИР-581А

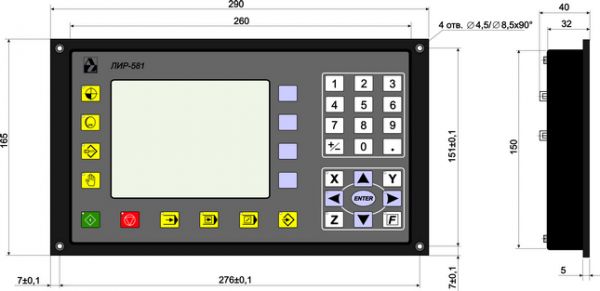

Габаритный чертеж ЛИР-581Р.

Габаритный чертеж ЛИР-581Р
