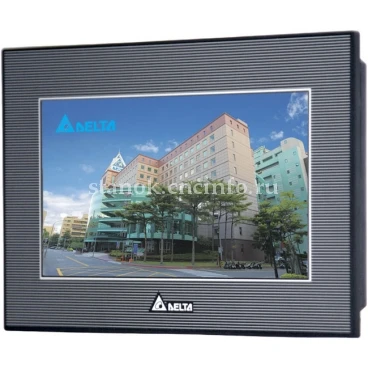

Панели оператора DELTA ELECTRONICS TP70P

Сенсорные панели оператора со встроенным ПЛК.

  • Полноцветный сенсорный экран TFT LCD 7”(154 × 85 мм) с разрешением 800 × 480 пикс.
  • 2 независимых последовательных коммуникационных порта. Один поддерживает связь ПЛК, второй – связь TP70P.
  • Встроенный порт USB для загрузки программ
  • Интегрированное в панель ядро ПЛК серии SS2:
  • память программы - 8К шагов
  • регистровая память - 5К слов
  • Дискретные, аналоговые входы/выходы, входы температурных датчиков PT

Артикул товара: TP70P

ООО ИЦ «Станкосервис» - официальный партнер компании Delta Electronics в России.

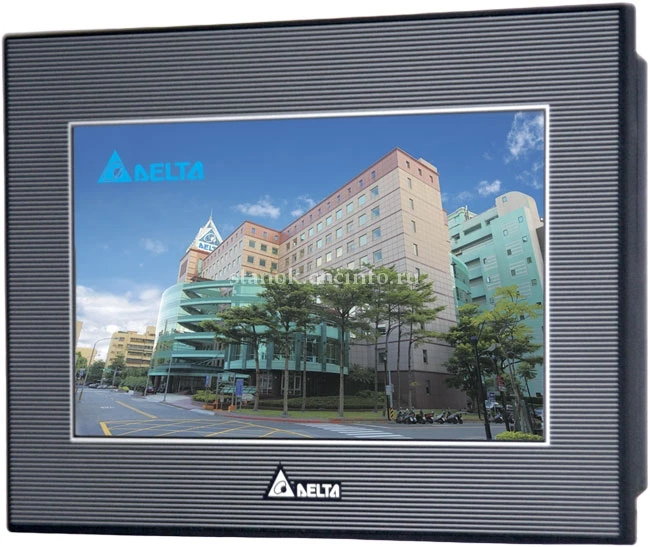

Панели оператора DELTA ELECTRONICS TP70P
Панели оператора DELTA ELECTRONICS TP70P

Сенсорные панели оператора со встроенным ПЛК.

  • Полноцветный сенсорный экран TFT LCD 7”(154 × 85 мм) с разрешением 800 × 480 пикс.
  • 2 независимых последовательных коммуникационных порта. Один поддерживает связь ПЛК, второй – связь TP70P.
  • Встроенный порт USB для загрузки программ
  • Интегрированное в панель ядро ПЛК серии SS2:
  • память программы - 8К шагов
  • регистровая память - 5К слов
  • Дискретные, аналоговые входы/выходы, входы температурных датчиков PT

Артикул товара: TP70P

ООО ИЦ «Станкосервис» - официальный партнер компании Delta Electronics в России.

Применение: Панель оператора
Производитель: Delta Electronics
Наличие: под заказ

На данный момент в серию входят 5 моделей:

  1. TP70P-RM0 без входов/выходов, расширение только по RS-485
  2. TP70P-16TP1R с 8DI/8DO
  3. TP70P-32TP1R с 16DI/16DO
  4. TP70P-22XA1R с 8DI/8DO + 4AI/2AO
  5. TP70P-21EX1R с 8DI/8DO + 4AI/1AO/2PT

Для работы с данными панелями вам могут понадобиться:

  • TPEditor (версии не ниже 1.88) для программирования панели
  • WPLSoft (версии не ниже 2.33) для работы со встроенным ПЛК
  • ISPsoft (версии не ниже 2.05) для работы со встроенным ПЛК

Ограничение функционала панелей TP70P  по сравнению с панелями оператора серии DOP-B:

  1. Нет поддержки Ethernet
  2. Нет поддержки макросов, таблицы тегов, рецептов
  3. Архив данных не ведется, построение графика тренда не возможно
  4. Симуляция не доступна
  5. Нет многоязыковой поддержки
  6. Ограниченные графические возможности

Основные характеристики:

  • Полноцветный сенсорный экран TFT LCD 7” (154 × 85 мм) с разрешением 800 × 480 пикс.
  • Flash память: 64Мб / SRAM память: 32Кб
  • 2 независимых последовательных коммуникационных порта. Один поддерживает связь ПЛК, второй – связь TP70P.
  • Встроенный порт USB для загрузки программ
  • Интегрированное в панель ядро ПЛК серии SS2: память программы - 8К шагов, регистровая память - 5К слов
  • Дискретные, аналоговые входы/выходы, входы температурных датчиков PT
  Входы Выходы
точек тип точек тип
дискретные аналоговые температуры дискретные аналоговые
TP70P-
32TP1R
16 - - DC
(Sinc or Source)
16 - Реле
TP70P-
16TP1R
8 - - 8 -
TP70P-
22XA1R
8 4 - 8 2
TP70P-
21EX1R
8 2 2 8 1
  • Высокоскоростные импульсные входы: 2 х 10кГц
  • Прикладные команды ПЛК
  • 8000 шагов SRAM для программирования
  • Модули цифрового ввода/вывода и аналоговые модули (конвертация A/D, D/A и единиц измерения температуры)
  • Встроенные часы реального времени
  • На экране TP70P можно реализовать различные типы объектов, включая кривые в координатах X-Y, круговые счетчики дистанции, диаграммы, индикаторы процессов и аварийную индикацию.
  • Высокоскоростные импульсные входы: 2 х 10кГц
  • Прикладные команды ПЛК
  • 8000 шагов SRAM для программирования
  • Модули цифрового ввода/вывода и аналоговые модули (конвертация A/D, D/A и единиц измерения температуры)
  • Встроенные часы реального времени
  • На экране TP70P можно реализовать различные типы объектов, включая кривые в координатах X-Y, круговые счетчики дистанции, диаграммы, индикаторы процессов и аварийную индикацию.
  • TP70P поддерживает работу с контроллерами Delta. Может соединяться с сервоприводами, преобразователями частоты и температурными контроллерами Delta.
  • TP70P – гибкое решение с возможностью подключения к различным внешним устройствам.
