Фотоэлектрический преобразователь вращения Precizika Metrology A58B-F

Энкодер выполняет функции информационной связи между исполнительными органами станков, машин, компараторов и утройствами ЧПУ и УЦИ, дает информацию о положении указанных органов. Используется в системах автоматического контроля, регулирования и управления.

Артикул товара: A58B-F

ООО ИЦ «Станкосервис» - официальный партнер компании Precizika.

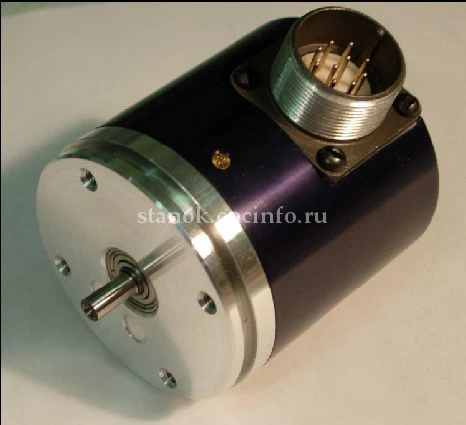

Фотоэлектрический преобразователь вращения Precizika Metrology  A58B-F
Фотоэлектрический преобразователь вращения Precizika Metrology  A58B-F

Энкодер выполняет функции информационной связи между исполнительными органами станков, машин, компараторов и утройствами ЧПУ и УЦИ, дает информацию о положении указанных органов. Используется в системах автоматического контроля, регулирования и управления.

Артикул товара: A58B-F

ООО ИЦ «Станкосервис» - официальный партнер компании Precizika.

Применение: в системах автоматического контроля, регулирования и управления
Производитель: PRECIZIKA
Наличие: под заказ

Энкодер A58B-F Precizika Metrology, A58B-A Precizika Metrology, A58B-AV Precizika Metrology датчик обратной связи (фотоэлектрический преобразователь круговых перемещений) по габаритно-установочным размерам и электрическим параметрам является аналогом преобразователей ВЕ178, ВЕ178А, ВЕ178А5, ВЕ225.

Датчик A58B состоит из трех основных частей:
Механическая часть обеспечивает вращение растрового элемента, крепление оптической и электронной части.
Оптическая часть содержит осветитель, фотоприемники и растровые элементы.
Электронная часть выполнена на базе специализированной микросхемы.
Корпус преобразователя крепится к объекту с помощью винтов. Соединение с валом объекта осуществляется посредством компенсационной муфты


Энкодеры поставляются в трех вариантах исполнения по выходным сигналам:
А58B-А - аналоговый сигнал по току величиной около 11мкА
A58B-AV - аналоговый сигнал по напряжению величиной около 1В
A58B-F - формированный сигнал прямоугольной формы типа TTL или HTL



Механические данные А58B-А, A58B-AV, A58B-F:
Диаметр 58мм
Число импульсов на оборот вала: 100, 200, 250, 500, 600, 800, 1000, 1024, 1125, 1250, 1500, 1600, 2000, 2048, 2500, 3000, 3600, 4000, 5000, 6000, 6250, 7500, 8000, 10000, 10240, 12500, 15000, 18000, 20000, 20480, 21600, 25000, 30000, 40000, 45000, 50000, 54000, 90000, 108000
Максимальная скорость вращения вала 12000 об/мин
Максимальная нагрузка на вал - осевая 10Н, - радиальная на конце вала 20Н
Тип выходных сигналов: ~11 µApp; ~1 Vpp; TTL
Погрешность на оборот вала ±0,1T угл. сек. (T - период штрихов на диске)
Момент трогания при 200С < 0,2Нсм
Момент инерции ротора < 15гсм2
Степень защиты, обеспечиваемая оболочкой IP64
Максимальный вес без кабеля 0,25кг
Рабочая температура -10...+70С
Максимальная влажность без конденсации влаги 98%
Допустимые вибрации (55...2000 Гц) < 100м/с2
Допустимые ударные нагрузки (11 мс) < 1000м/с2
Источник света светодиод
Макс. частота сигналов (-3 дба) > 160 кГц



Электрические данные А58B-F:
Напряжение питания: +5В±5% TTL; +(10...30)В±5% HTL
Макс. потребляемый ток (без нагрузки) 120мА
Информационные сигналы: прямоугольные U1 и U2 и им инверсные U1, U2 с уровнями при токе нагрузки 20мА:
логический 0≤0,5В при Uп=+5В; 0≤1,5В при Uп=+(10...30)В
логическая 1≥2,4В при Uп=+5В; 1≥(Uп-2)В при Uп=+(10...30)В
Сигнал начала отсчета 1 прямоугольный U0 и ему инверсный U0 на оборот вала с уровнями при токе нагрузки 20мА:
логический 0≤0,5В при Uп=+5В; 0≤1,5В при Uп=+(10...30)В
логическая 1≥2,4В при Uп=+5В; 1≥(Uп-2)В при Uп=+(10...30)В
Направление следования сигналов: U1 опережает U2 (при вращении вала по часовой стрелке смотря со стороны вала)
Макс. длительность фронта и среза сигналов < 0,5мкс
