Оптоэлектронный датчик BALLUFF BOS 12M-PS-1YB-S4-C

BOS 12M-PS-1YB-S4-C, СИД, штекерный соединитель, Замыкатель, P-N-P (1x).

ООО ИЦ «Станкосервис» - официальный партнер компании BALLUFF.

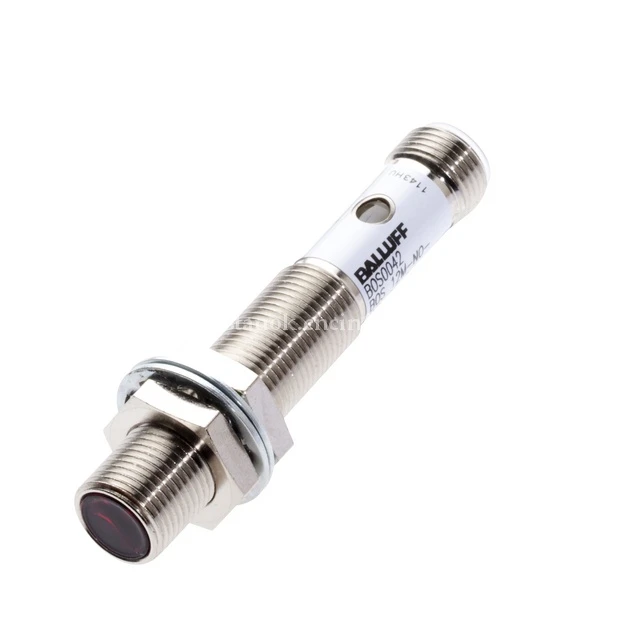

Оптоэлектронный датчик BALLUFF BOS 12M-PS-1YB-S4-C
0 5 5 1
Оптоэлектронный датчик BALLUFF BOS 12M-PS-1YB-S4-C
(1)

BOS 12M-PS-1YB-S4-C, СИД, штекерный соединитель, Замыкатель, P-N-P (1x).

ООО ИЦ «Станкосервис» - официальный партнер компании BALLUFF.

Производитель: BALLUFF

КЛЮЧЕВЫЕ АТРИБУТЫ

Группа продуктов Оптоэлектронный датчик
Принцип действия, оптич. Оптический щуп, триангуляция
Серия Серия 12 М
Конструкция Цилиндр, прямая оптика
Размеры Ø12, 0 ммх65.0 mm
Дальность действия Sn 200 мм
Вид излучения СИД,красный
Подключение Штекерный соединитель, M12x1-S04
Переключательный выход P-N-P (1x)
Функция переключения Замыкатель (конт. 4)
Рабочее напряжение 10.0...30.0 V
Частота переключения f макс. (при Ue) 200 Hz
Окружающая температура -5...55°C
Степень защиты по IEC 60529 IP67

ОБЩИЕ АТРИБУТЫ

Базовый стандарт IEC 60947-5-2
Группа продуктов Оптоэлектронный датчик
Дополнительный текст

 После устранения перегрузки датчик снова готов к работе.Комплектующие заказываются отдельно.Базовый объект (измерительная пластина): серый лист, 100 x 100, 90 % отражение, осевое приближение. Только для областей применения по NPFA 79 (машины с напряжением питания до 600 B). Для подключения устройства нужно использовать кабель R/C (CYJV2) с подходящими характеристиками.

Допуски / соответствие

CE

cULus

Защита от короткого замыкания да
Защита от переполюсовки да
Индикация Выходная функция - СИД ЖЛТ
Марка GLOBAL
Серия Серия 12M
Степень защиты по IEC 60529 IP67



ЭЛЕКТРИЧЕСКИЕ АТРИБУТЫ

Вид подключения Штекерный соединитель
Ёмкость нагрузки макс. (при Ue) 0.50 µF
Задержка включения Топ макс. 3.00 ms
Макс. ток холостого хода Io при Ue 20 mA
Номин. напряжение развязки Ui 75 B=
Номин. рабочее напряжение Ue DC 24.0 V
Остаточная волнистость макс. (% от Ue ) 15 %
Падение напряжения Ud макс. 3.5 V
Переключающий выход P-N-P (1x)
Рабочее напряжение UB макс. DC [В] 30.0 V
Рабочее напряжение UB мин. DC [В] 10.0 V
Расчетный рабочий ток Ie 200 mA
Функция переключения Замыкатель (конт. 4)
Частота переключения f макс. ( при Ue) 200 Hz
Электрическое исполнение DC, постоянное напряжение



МЕХАНИЧЕСКИЕ АТРИБУТЫ

Вид соединителя M12x1-S04
Дальность действия Sn Sn= 200 мм
Длина 1 Ø12,0 мм
Длина 2 70.0 mm
Защита поверхности никелир.
Зона сканирования Sd 0...200 мм
Конструкция Цилиндр, прямая оптика
Макс. момент затяжки 15 Hм
Материал активной поверхности PMMA
Материал корпуса латунь
Минимальная дальность срабатывания 0 mm
Окружающая температура Ta макс. 55 °С
Окружающая температура Ta мин. -5 °С
Расст. отклон. 18 % макс. (% от Sr) 5%
Реальный промежуток срабатывания Sn [мм] 200 mm
Тип крепления Гайка M12x1



ОПТИЧЕСКИЕ АТРИБУТЫ

Вид излучения СИД, Красный
Посторонний свет макс. 5.000 люкс
Принцип действия, оптич. Оптические щуп, энергетический
Функция переключения,оптич. ЗАМ: срабатывание на освещение
