Ошибки Yaskawa A.710/A.720: перегрузка привода (кратковременная и длительная)
Коды A.710 и A.720 в диагностической системе сервоприводов Yaskawa сигнализируют о перегрузке — состоянии, при котором ток через силовые ключи привода или обмотки двигателя превышает допустимый уровень дольше расчётного времени. Ошибка останавливает ось без предупреждения, а на практике за одним и тем же кодом может стоять как безобидная механическая помеха, так и деградация силового модуля. Разбираться «на глаз» здесь дорого: замена сервоусилителя без диагностики стоит десятки тысяч рублей, а причина нередко в перетянутом ремне или засорённом вентиляторе охлаждения. В этом руководстве — логика работы защиты от перегрузки, отличие кратковременной перегрузки от длительной, порядок диагностики и практические рекомендации по устранению.
- Что означают коды A.710 и A.720
- Кратковременная и длительная перегрузка — в чём разница
- Типичные причины перегрузки привода
- Порядок диагностики
- Как устранить ошибку
- Профилактика и эксплуатация
- Заключение
Что означают коды A.710 и A.720
Оба кода относятся к одной защитной функции сервоусилителя — контролю тока по алгоритму I²t (интеграл квадрата тока по времени). Электроника привода постоянно сравнивает фактический ток обмоток двигателя с номинальным значением и накапливает «тепловую нагрузку»: чем сильнее превышение и чем дольше оно длится, тем быстрее срабатывает защита. Разделение на два кода нужно для того, чтобы сервисный инженер сразу понимал характер отказа, не читая осциллограмму тока.
- A.710 — перегрузка привода (Drive Overload), обычно кратковременная, с резким скачком тока в пределах нескольких секунд.
- A.720 — перегрузка привода второго рода (Drive Overload 2), связанная с длительным превышением тока — от десятков секунд до нескольких минут.
На практике различие удобно запомнить так: A.710 — «привод рванул и упёрся», A.720 — «привод долго тащил через силу». Оба кода не всегда указывают на неисправность самого сервоусилителя — часто это симптом проблем на стороне механики или нагрузки, о чём подробнее в разделе про причины.
Кратковременная и длительная перегрузка — в чём разница
Разница между двумя видами перегрузки — не только в коде ошибки, но и в характере процесса, который её вызывает. Понимание этого различия сокращает время диагностики: зная тип перегрузки, можно сразу сузить круг подозреваемых узлов.
| Параметр | A.710 — кратковременная перегрузка | A.720 — длительная перегрузка |
|---|---|---|
| Типичное время до срабатывания | Секунды — при резком пике тока в 3–5 раз выше номинала | Десятки секунд — минуты, при умеренном, но постоянном превышении |
| Характер нагрузки | Ударная — столкновение, заклинивание, резкий разгон | Постоянная — трение, перекос направляющих, засорённая ШВП |
| Наиболее вероятный источник | Механическое препятствие, сбой энкодера, обрыв фазы | Износ подшипников, недостаток смазки, перегрев обмоток |
| Что проверять в первую очередь | Свободный ход оси, ток фаз двигателя осциллографом | Температуру корпуса двигателя, охлаждение, смазку ШВП |
Важно понимать, что оба кода — это не причина, а следствие. Сервоусилитель честно отрабатывает свою защитную функцию, ограждая силовые IGBT-транзисторы и обмотки двигателя от теплового разрушения. Отключать или «обходить» эту защиту параметрами недопустимо — риск сгоревшего привода вырастает многократно.
Типичные причины перегрузки привода
За годы эксплуатации приводов Yaskawa на промышленных станках и роботах сложился устойчивый список причин, которые приводят к A.710/A.720. Условно их можно разделить на три группы.
- Механические. Перекос направляющих, износ или недостаток смазки в шарико-винтовой передаче (ШВП), заклинивание подшипников, слишком сильно затянутый ремень или муфта, столкновение оси с препятствием.
- Электрические. Обрыв или межвитковое замыкание в обмотках двигателя, деградация силовых ключей сервоусилителя, ослабленный контакт в силовом кабеле, неисправность тормозного резистора рекуперации энергии.
- Параметрические и программные. Заниженные времена разгона/торможения, завышенное ускорение в программе ЧПУ, неверно заданный номинальный ток двигателя в параметрах привода, некорректная настройка регулятора скорости после замены двигателя без перенастройки.
Отдельно стоит выделить случаи, когда перегрузка возникает не из-за самого привода, а из-за смежного узла — например, зажимного патрона с избыточным моментом затяжки или слишком тугого шпиндельного узла. Если станок оснащён силовым патроном, стоит уточнить регламент обслуживания у поставщика: избыточное усилие зажима иногда даёт паразитную нагрузку на ось, особенно при частой смене заготовок.

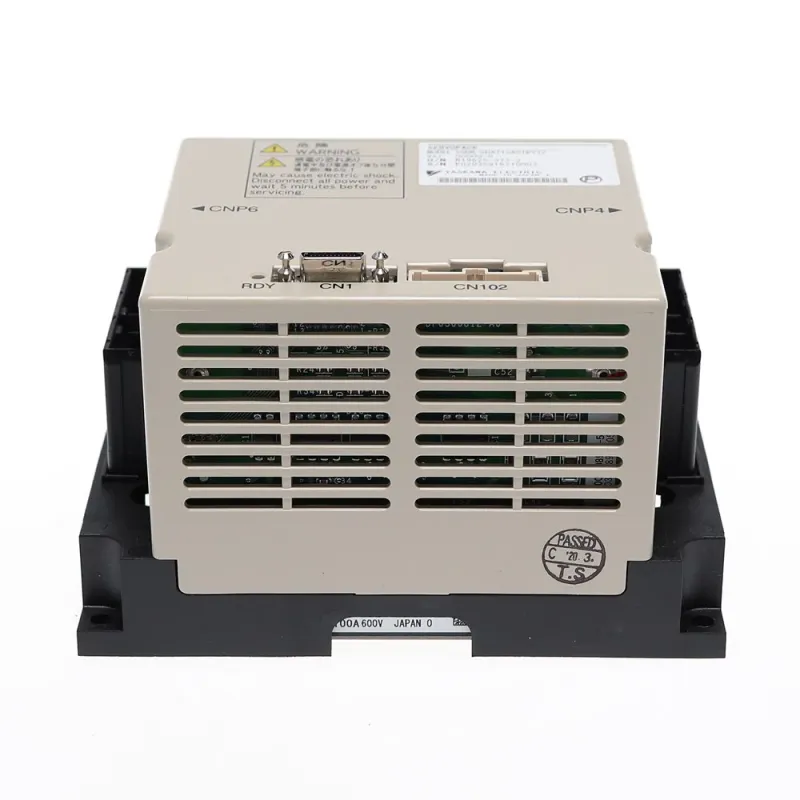

Оригинальный сервопривод серии, в которой встречаются коды A.710/A.720 — при подтверждённой деградации силовых ключей заменяется целиком.
Порядок диагностики
Диагностику стоит выстраивать от простого к сложному — от визуального осмотра до измерений на разобранном узле. Такой порядок экономит время и не заставляет снимать сервоусилитель без веской причины.
- Считайте журнал ошибок. Панель диагностики сохраняет не только код, но и параметры на момент срабатывания — ток, скорость, положение оси. Эти данные сразу подскажут, был ли скачок резким (A.710) или нарастающим (A.720).
- Проверьте механику вручную. Отключите привод и прокрутите ось от руки (там, где это безопасно и предусмотрено конструкцией) — тугой ход, хруст или заедание укажут на механическую причину.
- Измерьте ток фаз двигателя. Токовые клещи на трёх фазах при работе оси на холостом ходу и под нагрузкой покажут дисбаланс, который свидетельствует о межвитковом замыкании или обрыве.
- Проверьте температуру. Перегрев корпуса двигателя или радиатора сервоусилителя выше нормы, указанной в паспорте (уточняйте по руководству станка), говорит о проблемах с охлаждением или о хронической перегрузке.
- Проверьте параметры привода. Сверьте заданный в параметрах номинальный ток двигателя с паспортным значением — расхождение после ремонта или замены двигателя без перенастройки часто становится скрытой причиной ложных срабатываний.
- Осмотрите разрядный резистор и силовую часть. Обгоревшие дорожки, вздутые конденсаторы или почерневшие радиаторы силового модуля — верный признак того, что перегрузка уже привела к повреждению электроники.
Используется для замены при подтверждённой неисправности силовой части, когда токовая диагностика показала дисбаланс или деградацию ключей.
Как устранить ошибку
Способ устранения напрямую зависит от того, что показала диагностика. Не стоит начинать с замены сервоусилителя — в большинстве случаев проблема лежит в механике или в настройках.
- Если причина в механике — устраните перекос, добавьте смазку в ШВП, ослабьте излишне затянутую муфту или ремень, замените изношенные подшипники. После ремонта обязательно проверьте свободный ход оси на всём диапазоне перемещения.
- Если причина в параметрах — скорректируйте время разгона/торможения, снизьте ускорение в программе, проверьте соответствие параметра номинального тока паспортным данным двигателя.
- Если причина в силовой электронике — потребуется замена платы управления или силового модуля сервоусилителя. При выходе из строя тиристорного модуля или силовых ключей самостоятельный ремонт нецелесообразен — компонент меняется в сборе.
- Если проблема в цепи торможения — проверьте разрядный резистор рекуперации: обгоревшая обмотка резистора не рассеивает избыточную энергию при торможении, что провоцирует скачки тока и ложные срабатывания защиты.
Для восстановления работоспособности силовой части иногда требуется не сам сервоусилитель целиком, а отдельные его компоненты — плата управления или силовой модуль, если остальная электроника исправна.

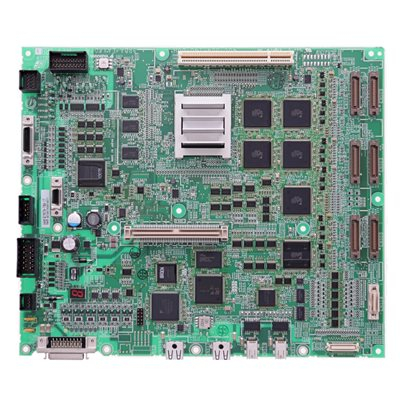

Плата управления сервоусилителя — вариант точечной замены, если диагностика показала неисправность управляющей электроники, а не силового каскада.
Силовой модуль, отвечающий за коммутацию тока в приводе — типовая точка отказа при длительной перегрузке и перегреве.
Профилактика и эксплуатация
Большинство случаев A.710/A.720 можно предотвратить регулярным обслуживанием, а не устранением уже случившегося отказа.
- Проверяйте состояние смазки ШВП и направляющих по регламенту производителя станка, не дожидаясь появления посторонних звуков.
- Контролируйте температуру двигателей и сервоусилителей в рабочем режиме — рост температуры сверх нормы указывает на нарастающую механическую или электрическую проблему задолго до аварийной остановки.
- После любой замены двигателя или сервоусилителя обязательно перепроверяйте параметры настройки — номинальный ток, коэффициенты регулятора скорости, ограничения ускорения.
- Не увеличивайте параметры разгона и ускорения «для скорости» без пересчёта реальной нагрузки на ось — это прямой путь к хронической перегрузке.
- Включайте в план ТО осмотр силовых кабелей и разъёмов — ослабленный контакт создаёт локальный нагрев и ложные пики тока.
Если станок оснащён силовым зажимным патроном, стоит убедиться, что усилие зажима соответствует паспортным значениям — избыточная нагрузка на шпиндель иногда передаётся на приводы подачи и провоцирует срабатывание защиты по перегрузке.
FAQ: частые вопросы
Можно ли сбросить ошибку A.710/A.720 и продолжить работу без диагностики?
Сброс возможен, но без устранения причины ошибка почти всегда повторяется, а повторные срабатывания ускоряют износ силовых ключей сервоусилителя.
Чем принципиально отличается A.710 от A.720?
A.710 — кратковременная перегрузка от резкого пика тока, A.720 — длительная перегрузка от постоянного умеренного превышения тока в течение десятков секунд и дольше.
Может ли перегрузка быть вызвана только программой ЧПУ?
Да, слишком резкие ускорения или заниженное время разгона в управляющей программе создают токовые пики, которые привод воспринимает как перегрузку, даже при исправной механике.
Нужно ли менять двигатель при ошибке A.720?
Не всегда — сначала проверяют механику оси и параметры привода, двигатель меняют только при подтверждённом межвитковом замыкании или обрыве обмотки.
Как часто нужно проверять смазку ШВП, чтобы избежать перегрузки привода?
Периодичность зависит от интенсивности эксплуатации и типа смазки, уточняйте регламент по руководству станка, но визуальный контроль стоит проводить не реже раза в месяц.
Заключение
Коды A.710 и A.720 — это не диагноз, а сигнал о том, что сервоусилитель Yaskawa зафиксировал ток выше расчётного порога. Кратковременная перегрузка чаще указывает на резкое механическое препятствие или сбой, длительная — на хроническое трение, перегрев или неверные параметры. Правильная последовательность диагностики — от механики к электронике — экономит время и деньги, не давая заменить исправный сервоусилитель вместо изношенного подшипника.
Если самостоятельная диагностика не даёт однозначного результата или требуется подбор оригинальных компонентов Yaskawa взамен вышедших из строя, специалисты ООО «Эффективное производство» помогут определить причину и подобрать нужный узел — от силового модуля до готового сервоусилителя.
