Где скачать паспорт и даташит Renishaw RMI-QE?
Renishaw RMI-QE — интерфейсный блок семейства RMI (Radio Machine Interface), который принимает радиосигнал от беспроводных измерительных щупов Renishaw и преобразует его в релейные сигналы для платы ЧПУ станка. Модуль устанавливается внутри или рядом со шкафом управления и является связующим звеном между щупом на шпинделе и системой ЧПУ.
- Что такое Renishaw RMI-QE
- Технические характеристики
- Монтаж и подключение
- Комплект поставки и аксессуары
- Типичные неисправности и диагностика
- Где купить и как заказать
Что такое Renishaw RMI-QE
RMI-QE относится к линейке радиоинтерфейсов Renishaw наряду с RMI-Q и RMI-QC. Задача устройства — принять пакет данных от радиоканального щупа (сигналы срабатывания стилуса, состояние батареи, режим ожидания) и выдать их в виде «сухих» релейных контактов или дискретных сигналов на вход платы блока управления ЧПУ. Радиоканал заменяет прямую видимость, которая требуется оптическим интерфейсам типа OMI, поэтому щуп может «видеть» приёмник даже при частичном перекрытии зоны обработки кожухами и суппортом.
Как и другие изделия Renishaw, RMI-QE рассчитан на совместную работу со щупами измерения детали (OMP600, RMP600, OMP60) и щупами настройки инструмента, поддерживающими радиопротокол. Подробнее о принципах работы контактных измерительных систем можно почитать в статье про контактные измерительные системы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип устройства | Радиоинтерфейс-приёмник (Radio Machine Interface) |
| Канал связи со щупом | Радиоканал (без прямой оптической видимости) |
| Выходной сигнал | Релейные/дискретные выходы на плату ЧПУ |
| Совместимость | Радиоканальные щупы Renishaw серий OMP, RMP, LP2 |
| Питание | От блока управления станка, уточняйте по паспорту |
| Монтаж | Настенный/на кронштейне, внутри или вне шкафа управления |
| Индикация | Светодиодные индикаторы состояния приёма и питания |
Точные значения по дальности радиоканала, номиналу питающего напряжения и раскладке контактов приведены в паспорте изделия — перед монтажом уточняйте их по руководству, поставляемому с конкретной партией устройства.
Монтаж и подключение
Интерфейс крепится на монтажном кронштейне внутри электрошкафа станка либо на отдельной подставке рядом с зоной обработки — конкретный вариант зависит от компоновки станка и длины кабельной трассы до платы ЧПУ. При подключении важно соблюдать полярность питания и не превышать допустимую длину сигнального кабеля между интерфейсом и входом блока управления, иначе возможны сбои приёма пакетов от щупа. После установки рекомендуется проверить срабатывание релейных выходов тестовым касанием щупа, прежде чем встраивать цикл измерения в управляющую программу.
Комплект поставки и аксессуары
Для монтажа и обслуживания RMI-QE Renishaw предлагает набор кронштейнов и сервисных инструментов — это упрощает установку интерфейса в разных типах станков и его последующую замену без демонтажа соседних узлов шкафа.

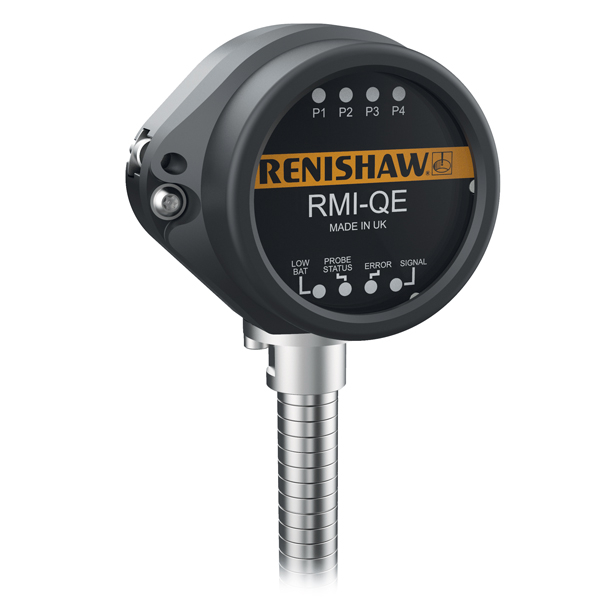

Сам радиоинтерфейс с кабелем длиной 15 м для подключения к плате ЧПУ — базовый элемент комплекта измерения.

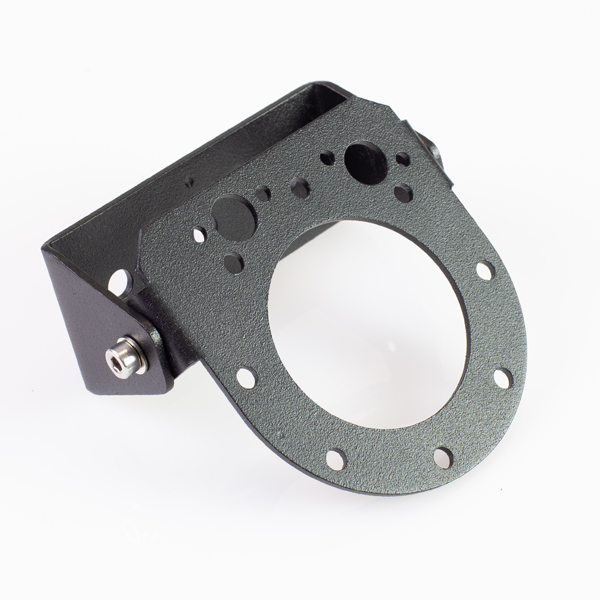

Кронштейн для жёсткой фиксации интерфейса на стенке электрошкафа или корпусе станка.

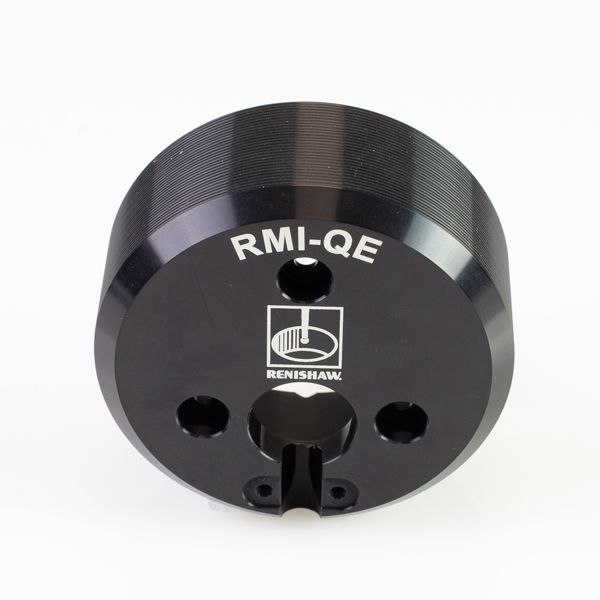

Альтернативный вариант крепления — на отдельную подставку, если монтаж внутри шкафа управления невозможен.

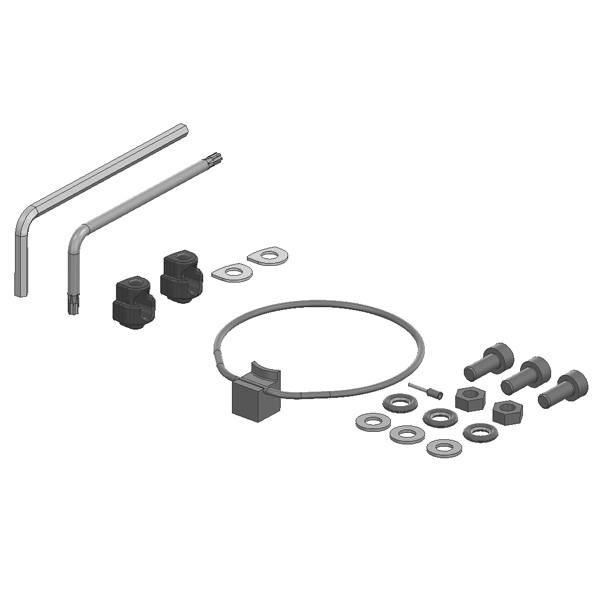

Набор для монтажа и обслуживания интерфейса — пригодится при первичной установке и плановом ТО.
Типичные неисправности и диагностика
Чаще всего сбои RMI-QE связаны не с самим блоком, а с окружением: разряженная батарея щупа, металлическая стружка или СОЖ на пути радиосигнала, повреждённый сигнальный кабель между интерфейсом и платой ЧПУ. Прежде чем менять интерфейс, стоит проверить статус батареи щупа и целостность разъёмов — это устраняет значительную часть обращений. Общий разбор причин потери сигнала и отказов у щупов Renishaw приведён в статье «Ошибки Renishaw: причины неисправности». Если станок теряет привязку после сбоя измерения, полезно свериться с материалом об ошибке референции.
Где купить и как заказать
Компания «Эффективное производство» поставляет оригинальные интерфейсы RMI-QE и комплектующие к ним — кронштейны и сервисные наборы — с гарантией 12 месяцев и подтверждающей документацией. Перед заказом стоит уточнить модель щупа, с которым интерфейс будет работать, и способ монтажа в конкретном станке, чтобы сразу подобрать нужный кронштейн. Ознакомиться с щупами Renishaw, для которых используется RMI-QE, можно в разделе щупы Renishaw.
Заключение
Renishaw RMI-QE — рабочий узел системы измерения на станке: без него радиоканальный щуп не сможет передать сигнал срабатывания в ЧПУ. Ресурс интерфейса напрямую влияет на стабильность циклов измерения детали и привязки инструмента, поэтому при подозрении на сбой приёма имеет смысл сначала исключить внешние причины — батарею, кабель, загрязнение — и только затем рассматривать замену самого блока.
Частые вопросы
- Для чего нужен Renishaw RMI-QE?
- Это радиоинтерфейс-приёмник, который принимает сигнал от беспроводного щупа Renishaw и передаёт его в виде релейных сигналов на плату ЧПУ станка.
- Чем RMI-QE отличается от RMI-Q?
- Оба устройства относятся к семейству радиоинтерфейсов Renishaw, но отличаются исполнением корпуса и набором монтажных аксессуаров — точные различия уточняйте по паспортам конкретных моделей.
- С какими щупами совместим RMI-QE?
- С радиоканальными щупами Renishaw для измерения детали и настройки инструмента, такими как OMP600, RMP600 и аналогичные модели с поддержкой радиопротокола.
- Нужна ли прямая видимость между щупом и RMI-QE?
- Нет, в отличие от оптических интерфейсов типа OMI радиоканал не требует прямой оптической видимости, что удобно при плотной компоновке станка.
- Что делать, если интерфейс перестал принимать сигнал от щупа?
- Сначала проверьте заряд батареи щупа, чистоту зоны между щупом и приёмником и целостность сигнального кабеля, и только после исключения этих причин рассматривайте замену интерфейса.
