Renishaw NCI-4: паспорт и инструкция
Renishaw NCI-4 — интерфейсный блок сопряжения, который принимает сигнал срабатывания от контактного щупа серии NC и преобразует его в релейный сигнал, понятный системе ЧПУ. Устройство относится к «классической» линейке интерфейсов Renishaw для привязки инструмента и детали на фрезерных и токарных станках, выпущенных до появления современных цифровых интерфейсов OMI и RMI.
- Назначение и принцип работы
- Технические характеристики
- Схема подключения и совместимость
- NCI-4, NCI-5 и NCI-6 — в чём разница
- Где купить и получить документацию
Назначение и принцип работы
Контактный щуп Renishaw серии NC при отклонении стилуса (измерительного наконечника) размыкает или замыкает внутреннюю кинематическую цепь. Этот сигнал сам по себе не пригоден для прямой подачи на вход системы ЧПУ — его нужно усилить, отфильтровать от дребезга контактов и гальванически развязать от силовых цепей станка. Именно эту функцию выполняет NCI-4: он стоит между щупом и платой входов-выходов ЧПУ, выдавая на выходе «сухой» релейный контакт или логический уровень для сигнала skip/пропуск, который используется в циклах измерения детали и привязки инструмента.
Блок монтируется в шкафу управления станка, обычно рядом с платой распределения сигналов печатных плат ЧПУ, и питается от бортового источника постоянного тока. Индикация на корпусе позволяет визуально проверить срабатывание щупа без осциллографа — это упрощает диагностику при наладке цикла измерения.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип устройства | Интерфейс сопряжения контактного щупа с системой ЧПУ |
| Принцип передачи сигнала | Релейный «сухой» контакт с гальванической развязкой |
| Совместимые щупы | Контактные щупы Renishaw серии NC (NC1–NC4) |
| Питание | Постоянное напряжение, точное значение — уточняйте по паспорту устройства |
| Индикация | Светодиод срабатывания щупа на корпусе блока |
| Монтаж | В шкафу управления станка, крепление на панель или DIN-рейку |
| Назначение | Привязка инструмента и детали, контроль поломки инструмента на фрезерных и токарных станках с ЧПУ |
Схема подключения и совместимость
NCI-4 включается в тракт «щуп — интерфейс — вход ЧПУ». Кабель от щупа заходит на клеммы интерфейса, а выход блока подаётся на дискретный вход платы электронных элементов станка, обрабатывающей сигнал skip в управляющей программе. При замене интерфейса важно совпадение по логике сигнала (нормально замкнутый или нормально разомкнутый контакт) и по напряжению питания — иначе цикл измерения будет ложно срабатывать или не срабатывать вовсе. Перед монтажом сверяйте распиновку с руководством станка: у разных производителей ЧПУ (Fanuc, Siemens, Heidenhain) вход skip настраивается по-разному, и совместимость по логике сигнала нужно проверять отдельно.
Если щуп подключён через оптическую систему, а не через кабель, потребуется отдельный оптический приёмник щупов Renishaw — NCI-4 в этом случае не используется, так как он рассчитан именно на кабельное подключение серии NC.
NCI-4, NCI-5 и NCI-6 — в чём разница
Линейка NCI развивалась вместе с самими щупами Renishaw: более новые версии интерфейса — NCI-5 и NCI-6 — сохраняют базовую логику сопряжения, но получили доработанную схему фильтрации сигнала и более удобный корпус для монтажа. NCI-4 постепенно снимается с производства, и при выходе из строя штатного блока чаще всего предлагается перейти на актуальную модель линейки с сохранением логики подключения. Перед заменой уточняйте у поставщика, какая модель официально рекомендована для вашего щупа и системы ЧПУ — часто прямого одно-к-одному аналога без изменения схемы подключения не существует.
Где купить оригинальный интерфейс Renishaw?
«Эффективное производство» поставляет оригинальные интерфейсы и щупы Renishaw с заводской гарантией 12 месяцев, технической документацией и консультацией по подбору совместимого исполнения под конкретный станок и систему ЧПУ. Ниже — актуальная модель линейки, доступная в каталоге на замену NCI-4.

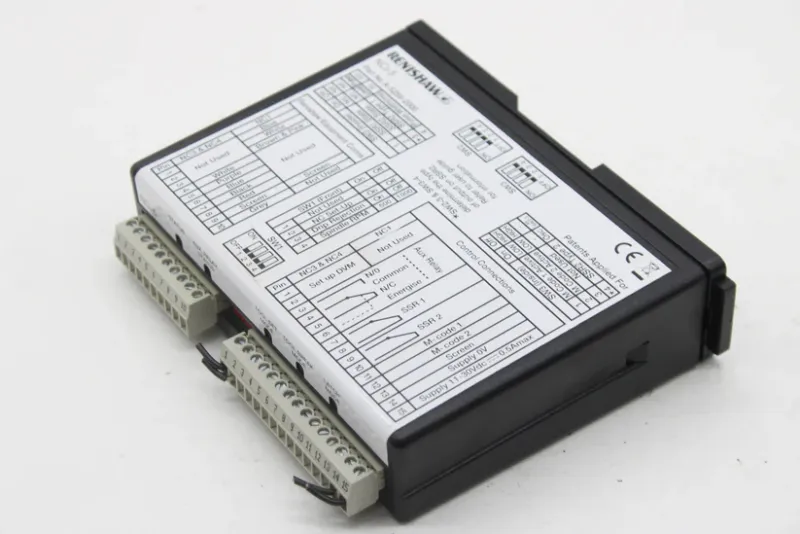

Актуальная модель интерфейса линейки NC — рекомендуемая замена при выходе из строя NCI-4 в существующем контуре щупа.
Где купить и получить документацию
Оригинальный паспорт и руководство по монтажу NCI-4 запрашивайте у поставщика вместе с поставкой оборудования — часть заводской документации Renishaw распространяется только по официальным каналам. При заказе интерфейса или щупа взамен вышедшего из строя рекомендуем также проверить состояние стилусов щупов Renishaw и кабельной трассы — часто ложные срабатывания цикла измерения связаны не с интерфейсом, а именно с ними.
В: Для чего нужен интерфейс Renishaw NCI-4?
О: Он преобразует сигнал срабатывания контактного щупа серии NC в релейный сигнал, понятный системе ЧПУ, и используется в циклах привязки инструмента и детали.
В: Можно ли заменить NCI-4 на NCI-5 без изменения схемы подключения?
О: В большинстве случаев логика сигнала сохраняется, но перед заменой нужно сверить распиновку, режим контакта и напряжение питания с руководством станка.
В: С какими щупами совместим NCI-4?
О: Устройство рассчитано на контактные щупы Renishaw серии NC с кабельным подключением, а не на оптические системы передачи сигнала.
В: Где взять паспорт и руководство по монтажу NCI-4?
О: Официальную документацию Renishaw запрашивайте у поставщика оборудования вместе с заказом интерфейса или щупа.
Заключение
Renishaw NCI-4 — узкоспециализированный релейный интерфейс для щупов серии NC, который отвечает за корректную передачу сигнала срабатывания в систему ЧПУ. При выходе блока из строя его функцию логично переносить на актуальную модель линейки — NCI-5 или NCI-6, сохраняя при этом совместимость по логике сигнала и напряжению питания. Перед закупкой сверяйте распиновку и режим работы контакта с руководством станка, чтобы цикл измерения детали и привязки инструмента заработал сразу после установки.
Частые вопросы
- Для чего нужен интерфейс Renishaw NCI-4?
- Он преобразует сигнал срабатывания контактного щупа серии NC в релейный сигнал, понятный системе ЧПУ, и используется в циклах привязки инструмента и детали.
- Можно ли заменить NCI-4 на NCI-5 без изменения схемы подключения?
- В большинстве случаев логика сигнала сохраняется, но перед заменой нужно сверить распиновку, режим контакта и напряжение питания с руководством станка.
- С какими щупами совместим NCI-4?
- Устройство рассчитано на контактные щупы Renishaw серии NC с кабельным подключением, а не на оптические системы передачи сигнала.
- Где взять паспорт и руководство по монтажу NCI-4?
- Официальную документацию Renishaw запрашивайте у поставщика оборудования вместе с заказом интерфейса или щупа.
