Где скачать паспорт и даташит Renishaw EQUATOR-X-TILE?
Renishaw EQUATOR-X-TILE — модульная монтажная плата (docking tile) для гибкой измерительной системы Equator X, предназначенной для цехового контроля процесса. Плата обеспечивает повторяемое базирование измерительной ячейки или сменной оснастки на рабочем месте, что позволяет быстро переключаться между задачами без повторной калибровки нулевой точки.
- Назначение и принцип работы
- Технические характеристики
- Комплектация и совместимые щупы
- Где купить оригинальный EQUATOR-X-TILE
- Установка и обслуживание
- Связанные материалы
Назначение и принцип работы
Система Equator X относится к классу решений контроля процесса — она используется не как замена координатно-измерительной машины, а как быстрый цеховой компаратор, сравнивающий деталь с эталоном методом сканирующего измерения. EQUATOR-X-TILE выполняет роль фиксирующего интерфейса: плата крепится к столу или стойке рабочего места и служит опорной точкой, к которой ячейка Equator или оснастка с заготовками пристыковывается повторяемо, кинематически, без ручной юстировки при каждой смене.
Благодаря этому один и тот же комплект EQUATOR-X-TILE позволяет переставлять измерительную ячейку между несколькими рабочими постами линии, сохраняя привязку к системе координат детали. Это снижает время на переналадку и уменьшает влияние человеческого фактора на повторяемость измерений — тему точности и повторяемости позиционирования подробно разбирали в статье про контактные измерительные системы для производственных станков.
Технические характеристики Renishaw EQUATOR-X-TILE
| Параметр | Значение |
|---|---|
| Тип узла | Монтажная плата (docking tile) для системы Equator X |
| Совместимость | Renishaw Equator X, совместимые адаптеры и оснастка Equator — уточняйте по паспорту конкретной ревизии |
| Крепление | Кинематическое, обеспечивает повторяемое базирование при демонтаже и установке |
| Назначение | Фиксация измерительной ячейки или сменной оснастки на рабочем месте цеха |
| Область применения | Цеховой контроль процесса, многопостовые линии с одной измерительной ячейкой |
| Материал и покрытие | Металлическая плата с износостойким покрытием посадочных элементов — см. паспорт изделия |
Комплектация и совместимые щупы
EQUATOR-X-TILE поставляется как элемент рабочей ячейки Equator X и сама по себе не выполняет измерения — сканирование детали выполняет щуп, установленный на измерительной головке. Под разные типы деталей и материалов заводом предусмотрены отдельные комплекты щупов, которые можно докупить дополнительно к плате.

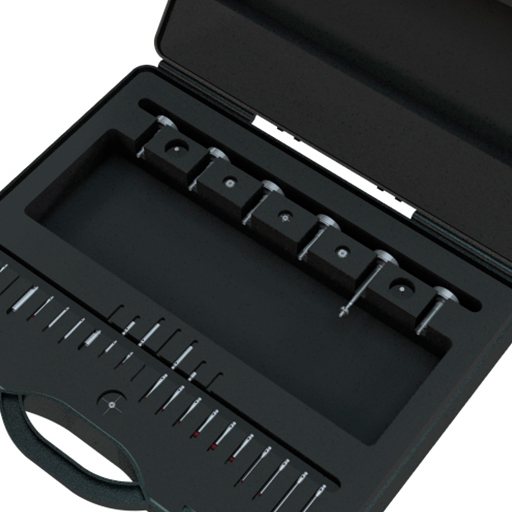

Базовый комплект щупов для рабочей ячейки Equator, применяется совместно с платой фиксации EQUATOR-X-TILE при контроле деталей общего назначения.
Альтернативный комплект щупов с иной конфигурацией наконечников — подбирается под геометрию конкретной детали и требуемое направление сканирования.
Третий вариант комплектации щупов для системы Equator — используется, когда на одном посту с EQUATOR-X-TILE поочерёдно контролируют несколько типов деталей.
Где купить оригинальный Renishaw EQUATOR-X-TILE
Плату EQUATOR-X-TILE и совместимые комплекты щупов можно заказать через раздел Renishaw в каталоге cnc360. «Эффективное производство» поставляет оригинальные комплектующие Renishaw с гарантией 12 месяцев, сопроводительной документацией и технической поддержкой на этапе подбора и интеграции в существующую ячейку Equator. При заказе укажите модель системы и текущую комплектацию оснастки — это поможет сразу подобрать совместимую ревизию платы.
Установка и обслуживание
При монтаже EQUATOR-X-TILE важно выдержать плоскостность крепления к столу и исключить деформацию плиты при затяжке крепёжных элементов — кинематическая точность базирования зависит от жёсткости основания. В рамках регламентного обслуживания рекомендуется периодически очищать посадочные элементы от стружки и СОЖ и проверять повторяемость стыковки по контрольной детали или калибровочной сфере. Если повторяемость измерений на разных постах начала расходиться, для диагностики полезно свериться со статьёй про калибровку щупа Renishaw и точность измерений, а общий подбор датчиков системы описан в материале датчики Renishaw для ЧПУ: как выбрать.
EQUATOR-X-TILE закрывает узкую, но важную задачу — превращает гибкую измерительную ячейку Equator X из стационарного прибора в мобильный инструмент контроля процесса, который можно переставлять между постами без потери повторяемости. Подбирайте плату и комплект щупов совместно, ориентируясь на модель системы и номенклатуру контролируемых деталей, а вопросы совместимости уточняйте у поставщика перед заказом.
Частые вопросы
- Что такое Renishaw EQUATOR-X-TILE?
- Это монтажная плата с кинематическим креплением для гибкой измерительной системы Equator X. Она обеспечивает повторяемую фиксацию измерительной ячейки или оснастки на рабочем месте цеха.
- Нужен ли отдельный щуп при покупке EQUATOR-X-TILE?
- Да, сама плата не измеряет деталь — сканирование выполняет щуп на измерительной головке Equator. Комплект щупов подбирается отдельно под геометрию контролируемых деталей.
- Можно ли переставлять ячейку Equator X между несколькими платами TILE?
- Да, это одно из основных назначений платы: она позволяет переносить измерительную ячейку между постами линии без повторной юстировки нулевой точки, при условии совместимости ревизий.
- Как часто проверять повторяемость крепления EQUATOR-X-TILE?
- Периодичность зависит от интенсивности использования и загрязнённости среды — на практике повторяемость проверяют по контрольной детали в рамках регламентного ТО. Точный интервал уточняйте по руководству станка и паспорту изделия.
Где скачать даташит и руководство
Вы можете скачать официальный даташит и руководство по эксплуатации Renishaw EQUATOR-X-TILE на сайте «Эффективное производство».
Скачать паспорт (PDF) Первоисточник: Renishaw
