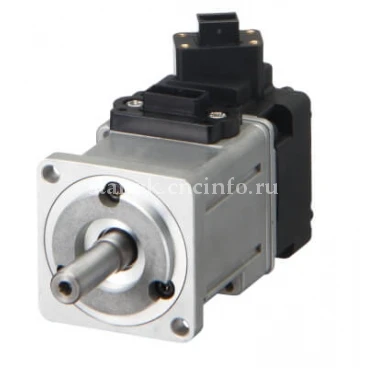

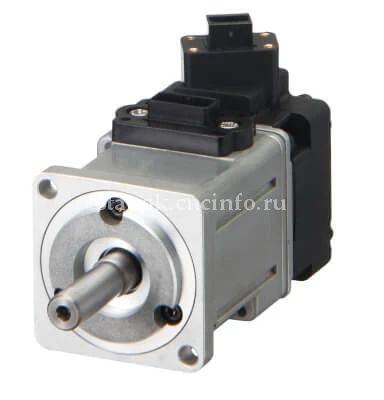

Высокоинерционный сервомотор Accurax G5 R88M-KH7K515C, 400 В
Артикул R88M-KH7K515C
Семейство сервомоторов для точного управления движением.
Мощность 7,5 кВт.
Номинальный крутящий момент 47,8 Н·м.
Артикул товара: R88M-KH7K515C
ООО «Эффективное производство» - официальный партнер компании OMRON.
Серводвигатели Accurax G5 обеспечивают защиту по стандарту IP67. Благодаря использованию 10-полюсных двигателей и 20-битного энкодера обеспечивается снижение пульсации крутящего момента на 40 %. Благодаря конструкции статора PACK & CLAMP серводвигатели Accurax G5 стали легче и компактнее. Кроме того, сокращены потери в сердечнике двигателя и уменьшен размер энкодера.
Особенности:
- модели со стандартным и повышенным моментом инерции ротора;
- пиковый момент — 300% номинального в течение 3 секунд и более в зависимости от модели;
- высокая точность благодаря 20-разрядному энкодеру, есть исполнение с абсолютным энкодером;
- низкая погрешность скорости и момента благодаря низкой пульсации крутящего момента;
- степень защиты IP67 во всех моделях;
- класс изоляции F (В для некоторых моделей);
- сверхмалый вес и компактный размер двигателя;
- различные исполнения, отличающиеся конструкцией вала, наличием тормоза и уплотнения;
- полностью закрытый корпус, естественное охлаждение.

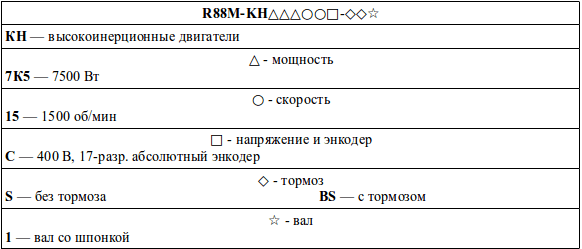

Структура условного обозначения сервомоторов
*Необходимые параметры укажите в комментарии к заказу.
| Параметры | KH7K515 | |||
| Номинальная мощность на валу, Вт | 7500 | |||
| Номинальный крутящий момент, Н·м | 47,8 | |||
| Кратковременный пиковый момент, Н·м | 119 | |||
| Номинальный ток, А | 22 | |||
| Кратковременный максимальный ток, А | 83 | |||
| Максимальная скорость, об/мин | 3000 | |||
| Постоянная момента, Н·м/А | 1,54 | |||
| Момент инерции ротора, кг·м2*10-4 | без тормоза | 273 | ||
| с тормозом | 279 | |||
| Номинальная скорость преобразования мощности, кВт/с | без тормоза | 86,7 | ||
| с тормозом | 85,1 | |||
| Допустимая радиальная нагрузка, N | 1176 | |||
| Допустимая осевая нагрузка, N | 490 | |||
| Масса, кг | без тормоза | 42,3 | ||
| с тормозом | 46,2 | |||
| Характеристики тормоза | ||||
| Номинальное напряжение, В | 24±10% | |||
| Момент инерции тормоза, кг·м2*10-4 | 4,7 | |||
| Потребляемая мощность, Вт | 34 | |||
| Потребляемый ток, А | 1,4±10% | |||
| Время установления удерживающего момента, мс | 150 | |||
| Время размыкания, мс | 50 | |||
Конструктивные размеры
| Размеры, мм | KH7K515 | |
| LL | без тормоза | 357 |
| с тормозом | 382 | |
| LM | без тормоза | 313 |
| с тормозом | 338 | |
